ノズルヒーター概要
ノズルヒーター（ノズルバンドヒーター） はプラスチック射出成型機などのノズル、シリンダー、金型や細いパイプラインなどの加熱に用いられ、リード式ですので配線も楽に出来るバンドヒーターです。
ヒーター本体と締め付けバンドが金具にて固定されていますのでバンドのずれによる電気的短絡事故が防止され、また取付、取り外しも容易です。
製作例
C型ノズルヒーター
φ35×30 220V170W
C型横リード式
φ40×35 220V220W
D型直リード式
φ30×50 220V240W
特長
- ２重捲き芯方式（巾60以下） リードカバー付で堅牢、長寿命のノズルヒーターです。
- C型リード線は金網シールド付耐熱電線（1.25Sq） を採用しておりますので丈夫です。

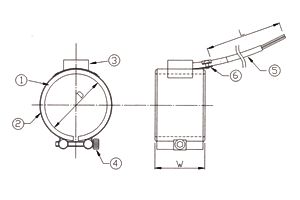

仕様形状
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ヒーター | SUS430 |
| 2 | 締め付けバンド | SUS430 |
| 3 | リードカバー | SUS430 |
| 4 | 締め付けボルト （キャップボルト） |
φ30～φ50=M5 φ55以上=M6 |
| 5 | リードワイヤー | 金網シールド付 （1.25Sq 2芯） |
| 6 | リード固定金具 | SUS |
サイズ容量
| 品番 | 内径 | 巾 | 容量(W) | 品番 | 内径 | 巾 | 容量(W) |
|---|---|---|---|---|---|---|---|
| NBH30030C* | φ30 | 30 | 150 | NBH55030C* | φ55 | 30 | 250 |
| NBH30040C* | 40 | 200 | NBH55040C* | 40 | 320 | ||
| NBH30050C* | 50 | 240 | NBH55050C* | 50 | 400 | ||
| NBH35030C* | φ35 | 30 | 170 | NBH55060C* | 60 | 480 | |
| NBH35040C* | 40 | 230 | NBH55070C | 70 | 560 | ||
| NBH35050C* | 50 | 280 | NBH55080C | 80 | 650 | ||
| NBH38030C | φ38 | 30 | 180 | NBH60030C* | φ60 | 30 | 280 |
| NBH38040C | 40 | 250 | NBH60040C* | 40 | 350 | ||
| NBH38050C | 50 | 300 | NBH60050C* | 50 | 450 | ||
| NBH40030C* | φ40 | 30 | 200 | NBH60060C* | 60 | 550 | |
| NBH40040C* | 40 | 250 | NBH60070C | 70 | 650 | ||
| NBH40050C* | 50 | 300 | NBH60080C* | 80 | 750 | ||
| NBH40060C* | 60 | 350 | NBH60100C | 100 | 900 | ||
| NBH45030C* | φ45 | 30 | 220 | NBH65030C* | φ65 | 30 | 300 |
| NBH45040C* | 40 | 280 | NBH65040C* | 40 | 400 | ||
| NBH45050C* | 50 | 350 | NBH65050C* | 50 | 500 | ||
| NBH45060C* | 60 | 400 | NBH65060C* | 60 | 600 | ||
| NBH50030C* | φ50 | 30 | 240 | NBH65070C | 70 | 700 | |
| NBH50040C* | 40 | 300 | NBH65080C* | 80 | 800 | ||
| NBH50050C* | 50 | 380 | NBH65100C | 100 | 1000 | ||
| NBH50060C* | 60 | 450 | ¯ | ¯ | ¯ | ¯ |
- 品番の後に＊印のあるものは即納品です。(在庫切れの場合はご了承ください。)
- 上記容量は定格電圧220V使用時のW数です。
- 標準品はリード線の長さは500㎜です。(その他の長さも承ります。）
- 上記規格品以外のサイズ、容量も短納期にて製作致します。ご相談ください。
注意事項
- ノズルヒーター取付後 通電し 締付けボルトを増し締めして下さい。（火傷に注意してください）
- 定格電圧以上の電圧をかけないでください。
- 定格電圧以下での使用は、全く問題はありません。
- この時の容量（W数） は下記のように計算してください。
